Kabelske police, kanalice ili zaštitne cijevi: vodič za odabir sustava razvoda kabela u proizvodnom pogonu

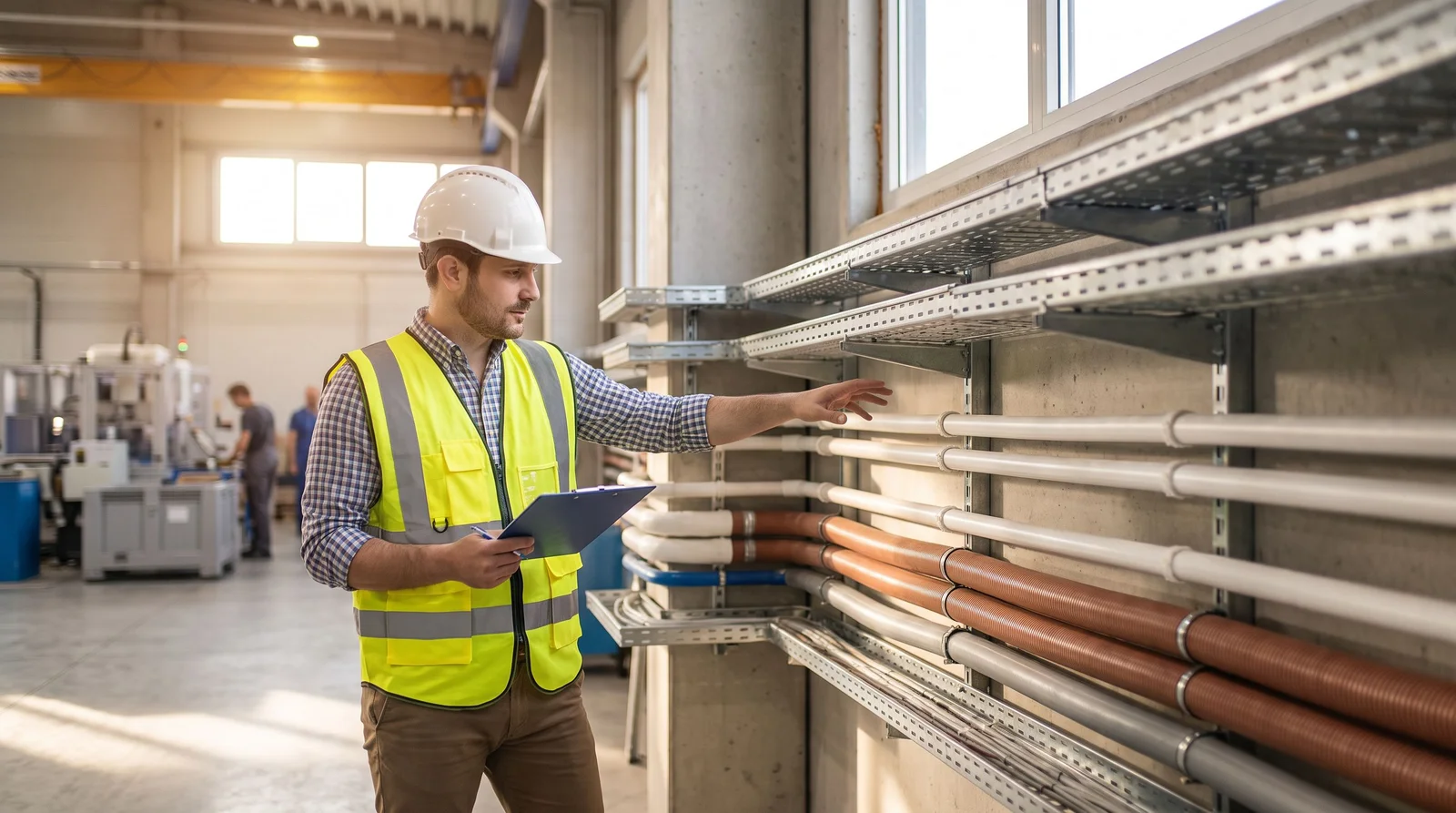

Kabelske police: kada su najbolji izbor

Kabelske police (perforirane, mrežaste ili s punim dnom) standardno su rješenje za veće količine kabela koje se vode zajedničkom trasom kroz proizvodnu halu - od razvodnih ormara do strojeva, preko glavnih koridora i iznad radnih linija. Njihova najveća prednost je pristupačnost: kabeli leže vidljivo, dodavanje novog voda ne zahtijeva rastavljanje sustava, a vizualna kontrola stanja izolacije i spojeva moguća je bez alata. Za pogone koji redovito šire proizvodnju ili mijenjaju raspored strojeva, ovo je gotovo presudna prednost jer omogućuje intervencije bez zaustavljanja cijele linije.

Nosivost polica bira se prema stvarnoj masi kabela po dužnom metru, uključujući rezervu za buduće dodavanje, a ne samo prema trenutnom stanju. Praksa pokazuje da se ozbiljne pogreške događaju kada se police dimenzioniraju točno na granicu, pa svaka naknadna dogradnja zahtijeva potpuno novu trasu. Kod perforiranih i mrežastih polica dodatno treba voditi računa o razmaku nosača (tipično 1,5 do 2 metra kod srednjih opterećenja) jer prevelik razmak uzrokuje progib i dugoročno oštećenje plašta kabela na mjestima oslonca.

Police su manje prikladne u zonama s intenzivnim mehaničkim rizikom - prolazima viličara, zonama utovara, mjestima gdje se kreće teža pokretna oprema - jer kabeli ostaju izloženi udarcima i strojnim oštećenjima. U takvim zonama police se ili podižu izvan dohvata, ili se kombiniraju s lokalnom zaštitom u vidu cijevi ili oklopljenih kanalica na kritičnim dionicama.

Kanalice: uredno rješenje za manje instalacije i miješane vodove

Kabelske kanalice (PVC ili metalne, s poklopcem) prikladne su za manje do srednje količine kabela, posebno u uredskim dijelovima pogona, kontrolnim sobama, uz strojeve gdje je potrebna urednost i estetika, te u prostorima gdje se kabeli moraju vizualno odvojiti ali bez pune mehaničke zaštite cijevi. Prednost kanalica je mogućnost pregradnji unutar istog profila - odvojene komore za energetske i signalne vodove mogu se smjestiti u jedan kanal, što štedi prostor na zidovima i policama.

Kod odabira kanalice ključno je razmišljati o toplinskom opterećenju. Zatvorene kanalice s punim poklopcem lošije odvode toplinu nego perforirane police, pa kod paketa s više energetskih kabela velikog presjeka treba provjeriti faktore redukcije strujne opteretivosti prema broju kabela u zatvorenom vodu. Ignoriranje tog faktora jedan je od čestih uzroka pregrijavanja kabela koji na papiru izgledaju predimenzionirano.

Metalne kanalice s uzemljenjem preporučuju se u zonama gdje postoji potreba za dodatnom EMC zaštitom signalnih i komunikacijskih vodova, primjerice u blizini frekvencijskih pretvarača ili jakih izvora elektromagnetskih smetnji. PVC kanalice su ekonomičnije i dovoljne za standardne aplikacije bez posebnih smetnji, ali nisu prikladne u zonama povišene temperature ili gdje je propisana negorivost materijala.

Zaštitne cijevi: kada mehanička zaštita nadilazi sve drugo

Zaštitne cijevi (metalne, oklopljene fleksibilne ili krute PVC/PE cijevi) biraju se kada je prioritet maksimalna mehanička i kemijska zaštita pojedinačnog kabela ili manje skupine vodova. Tipične primjene su spojevi na pokretne dijelove strojeva, prolazi kroz podove i zidove, vanjski razvodi izloženi vremenskim utjecajima, te dionice u prometnim zonama gdje je rizik udarca velik. Cijev štiti kabel od reza, gnječenja, UV zračenja i prodora vlage znatno bolje od otvorene police ili kanalice.

Nedostatak cijevi je znatno otežano naknadno dodavanje kabela - uvlačenje novog voda kroz već ispunjenu cijev često zahtijeva potpunu zamjenu dionice, za razliku od police gdje se kabel jednostavno položi odozgo. Zbog toga se cijevi rijetko koriste kao glavna trasa u proizvodnoj hali, nego kao lokalna zaštita na kritičnim mjestima - izlaz iz ormara, spoj na motor, prolaz kroz agresivnu zonu - dok glavni razvod ide policama ili kanalicama.

Fleksibilne oklopljene cijevi (tip s metalnom spiralom i PVC oblogom) standard su za priključke na strojeve koji vibriraju ili se pomiču, jer apsorbiraju mikropokrete bez naprezanja na spojnim mjestima kabela. Kod odabira promjera cijevi treba računati minimalno 40% rezervnog prostora unutar cijevi za buduće dodavanje ili zamjenu kabela, jer je naknadno povećanje promjera cijevi praktički jednako kompletnoj rekonstrukciji te dionice.

Utjecaj okoline: korozija, temperatura i kemijska izloženost

Priroda proizvodnog pogona određuje materijal nosivog sustava barem koliko i vrsta kabela koja se u njemu vodi. U prehrambenoj i farmaceutskoj industriji, gdje su česta pranja pod visokim tlakom i agresivna sredstva za dezinfekciju, standardni pocinčani čelik korodira relativno brzo - u takvim uvjetima nerđajući čelik (AISI 316) ili kvalitetni polimerni sustavi postaju nužnost, ne luksuz.

U okolinama s povišenom vlagom, blizinom rashladnih sustava ili u vanjskim postrojenjima, vruće pocinčani čelik (hot-dip galvanized) daje bolju dugoročnu zaštitu od standardno cink-premazanih profila, uz razliku u cijeni koja se u pravilu isplati unutar prvih pet do sedam godina eksploatacije kroz izbjegnute troškove zamjene. Kod kemijske industrije i pogona s parama otapala ključno je provjeriti kompatibilnost PVC komponenti kanalica i cijevi s prisutnim kemikalijama, jer neki polimeri s vremenom postaju krhki ili gube mehanička svojstva u kontaktu s određenim spojevima.

Temperatura okoline utječe i na izbor materijala i na dimenzioniranje. U blizini peći, sušara ili procesa s visokim toplinskim zračenjem, metalni sustavi su obavezni jer PVC gubi strukturnu čvrstoću već pri umjereno povišenim temperaturama. Također, u hladnjačama i rashladnim komorama treba računati na krtost pojedinih polimera pri niskim temperaturama i birati materijale specificirane za taj raspon.

Odvajanje energetskih i signalnih vodova

Jedno od najčešćih pravila struke koje se u praksi ipak zanemaruje jest fizičko odvajanje energetskih kabela (napajanje motora, frekvencijski pretvarači, jaka strujna kola) od signalnih i komunikacijskih vodova (senzori, sabirnice, Ethernet, analogni signali). Elektromagnetske smetnje iz energetskih vodova, posebno onih koji napajaju frekvencijske pretvarače, mogu uzrokovati lažne signale, greške u komunikaciji ili nestabilan rad automatike ako se vode preblizu osjetljivim signalnim linijama.

Praktična preporuka je fizička separacija na zasebnim policama ili u zasebnim komorama kanalice, s minimalnim razmakom koji ovisi o duljini paralelnog vođenja i snazi energetskog voda - za kraće dionice uobičajenih instalacija dovoljno je 15-20 cm razmaka, dok kod dužih paralelnih trasa uz visokosnažne pretvarače taj razmak treba povećati ili koristiti metalnu pregradu koja djeluje kao dodatni oklop. Kod križanja trasa, energetski i signalni vod uvijek se križaju pod pravim kutom, nikada paralelno na dužoj dionici.

Kod odabira kanalica s unutarnjim pregradama, ova preporuka se rješava elegantno kroz jedan profil s dvije ili tri odvojene komore, što je posebno praktično u strojnim ormarima i uz same strojeve gdje prostor za dvije zasebne trase fizički ne postoji. Signalni vodovi osjetljivi na smetnje (mjerni pretvornici, precizni analogni signali) dodatno se štite oklopljenim kabelom s uzemljenim oklopom čak i kada je fizičko odvajanje osigurano, jer se time eliminira i preostala kapacitivna spojenost.

Rezerva prostora i planiranje budućih dogradnji

Proizvodni pogoni se rijetko projektiraju jednom zauvijek - nove linije, dodatni strojevi, proširenje automatizacije i modernizacija upravljačkih sustava gotovo su izvjesnost u životnom vijeku svakog postrojenja. Zato je dimenzioniranje sustava razvoda kabela s rezervom jedna od najisplativijih odluka u cijelom projektu, jer je trošak predimenzioniranja u trenutku izvedbe nesrazmjerno manji od troška naknadnog probijanja nove trase kroz gotovu halu.

Kao opće pravilo struke, kabelske police i kanalice dimenzioniraju se na 60-70% popunjenosti pri puštanju u pogon, ostavljajući 30-40% rezerve za buduće kabele. Ta rezerva ne znači samo prostor za dodatne vodove, nego i termičku rezervu - gušće popunjena polica ograničava hlađenje postojećih kabela, pa manja početna popunjenost produljuje vijek trajanja cijele instalacije i smanjuje rizik od pregrijavanja pri punom opterećenju.

Pri planiranju trasa vrijedi razmišljati i o pristupačnosti za buduće radove - glavne kabelske police postavljaju se s dovoljno prostora za rad montera iznad i sa strane, izbjegavaju se trase potpuno skrivene iza fiksne opreme, a na ključnim točkama grananja ostavljaju se prazni segmenti police ili rezervni otvori na kanalici predviđeni upravo za buduće priključke. Ulaganje u dobro dokumentiranu shemu razvoda kabela (as-built dokumentacija) pri predaji projekta također uštedi desetke sati budućim izvođačima koji rade na proširenju sustava.

Praktične smjernice za kombinirani pristup

U stvarnim proizvodnim pogonima najbolje rješenje gotovo uvijek kombinira sva tri sustava prema funkciji dionice trase, a ne prema jednoobraznom standardu za cijelu halu. Razumijevanje kada koji sustav primijeniti izravno utječe na ukupnu pouzdanost i troškove održavanja instalacije tijekom cijelog vijeka pogona.

• Glavne magistralne trase s velikim brojem kabela: kabelske police, po mogućnosti na visini izvan dohvata mehaničkih rizika
• Ogranci prema pojedinačnim strojevima i ormarima: kanalice ili manje police s poklopcem radi urednosti i zaštite od prašine
• Priključci na pokretne ili vibrirajuće dijelove strojeva: fleksibilne oklopljene cijevi
• Prolazi kroz zidove, podove i vanjske zone: krute zaštitne cijevi s odgovarajućim IP stupnjem zaštite
• Zone s kemijskom ili prehrambenom izloženošću: nerđajući čelik ili polimerni sustavi umjesto standardnog pocinčanog čelika
• Paralelno vođenje energetskih i signalnih vodova: uvijek fizički odvojeno, s minimalnim propisanim razmakom ili pregradom

Odabir između kabelskih polica, kanalica i zaštitnih cijevi nije pitanje osobnog ukusa nego inženjerske procjene opterećenja, okoline i planova za budućnost pogona - a ta procjena najbolje se radi prije nego što je prva trasa postavljena, ne nakon prve kvarne intervencije. Ako planirate novu proizvodnu liniju, proširenje postojećeg pogona ili modernizaciju zastarjele instalacije, isplati se sustav razvoda kabela projektirati zajedno s cjelokupnim elektroinženjeringom, uključujući upravljačke ormare i automatizaciju, kako bi sve komponente funkcionirale kao usklađena cjelina. Naš tim rado dolazi na teren, procjenjuje stvarne uvjete vašeg pogona i predlaže rješenje prilagođeno opterećenju, okolini i vašim planovima rasta - javite nam se za tehničku konzultaciju i ponudu.
